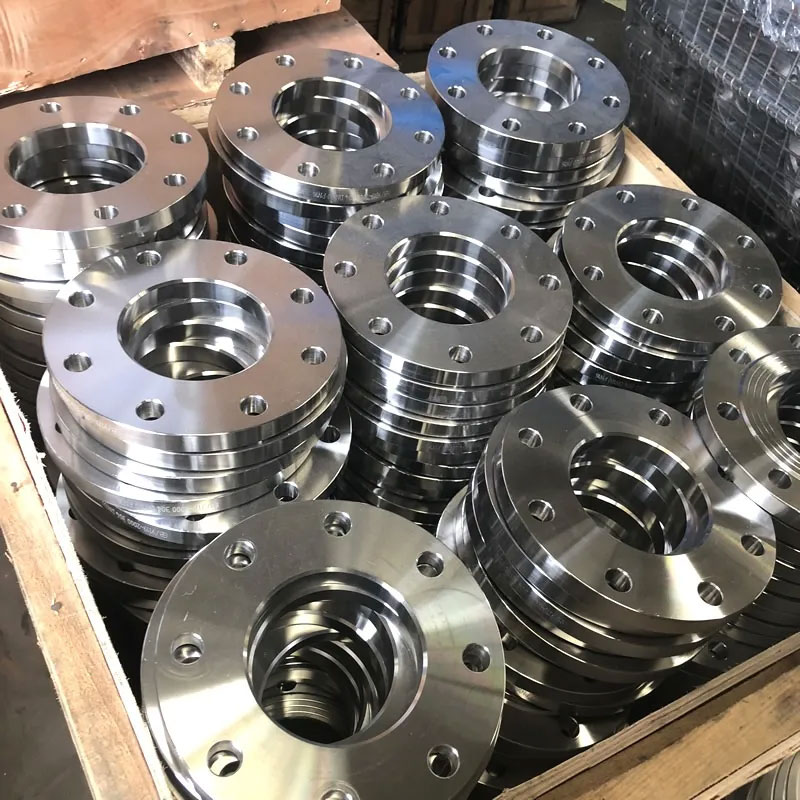

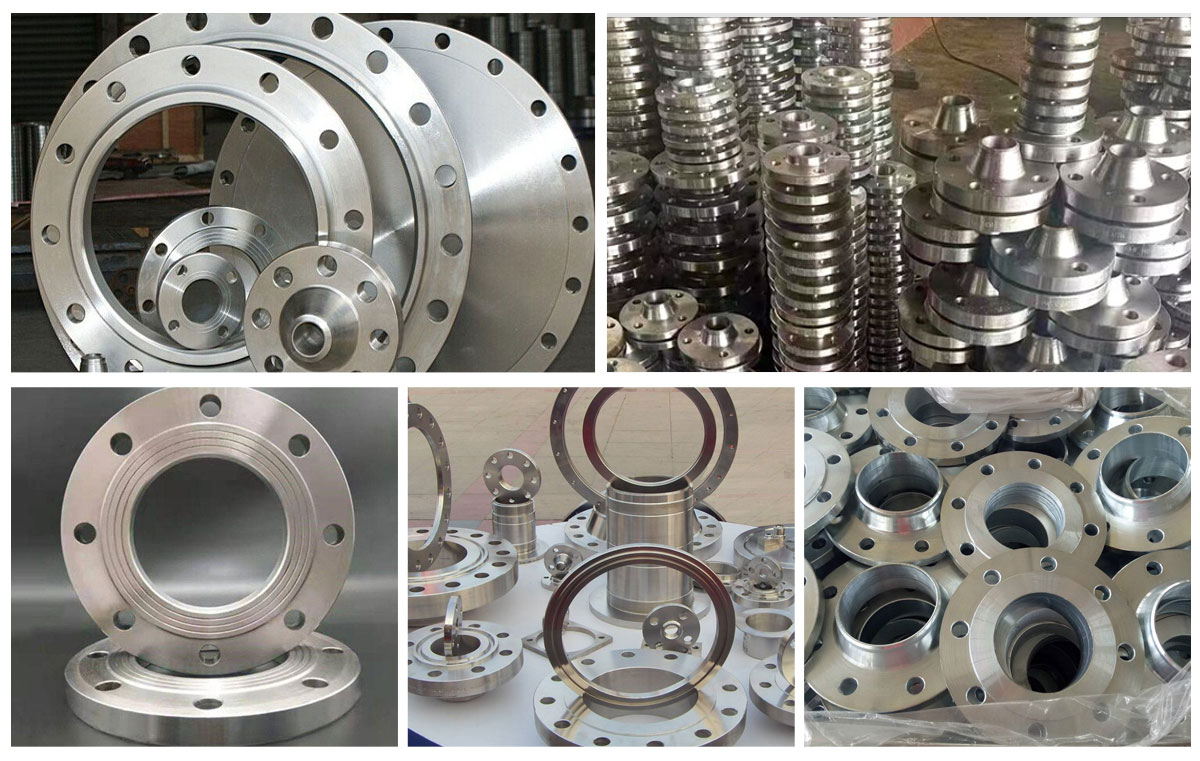

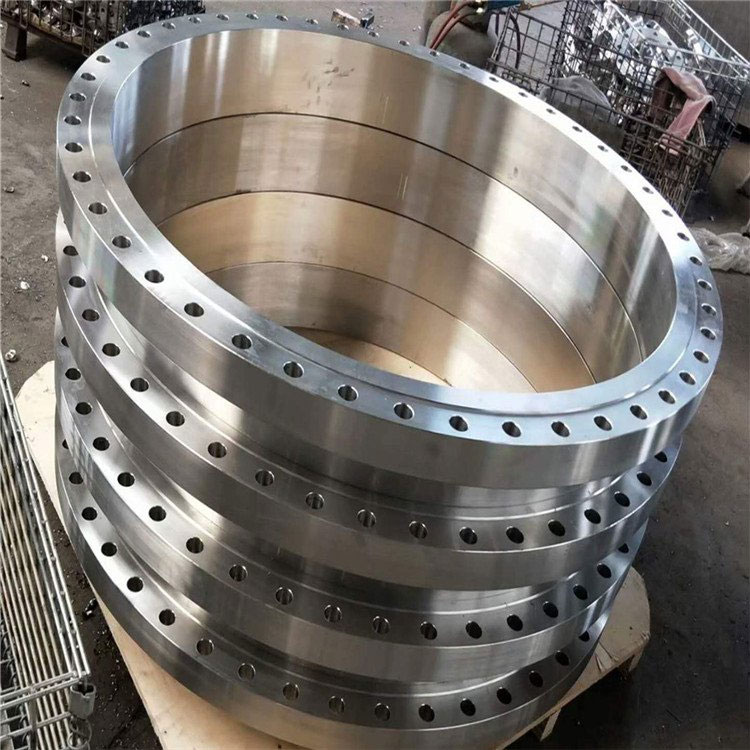

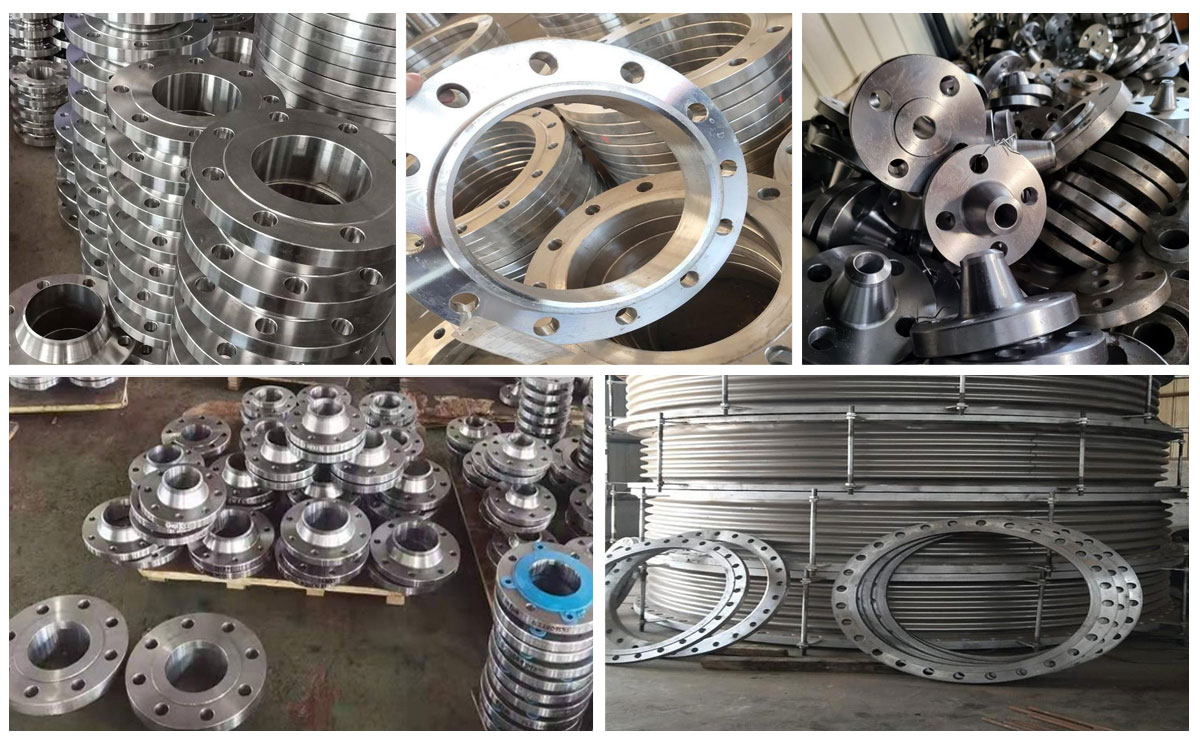

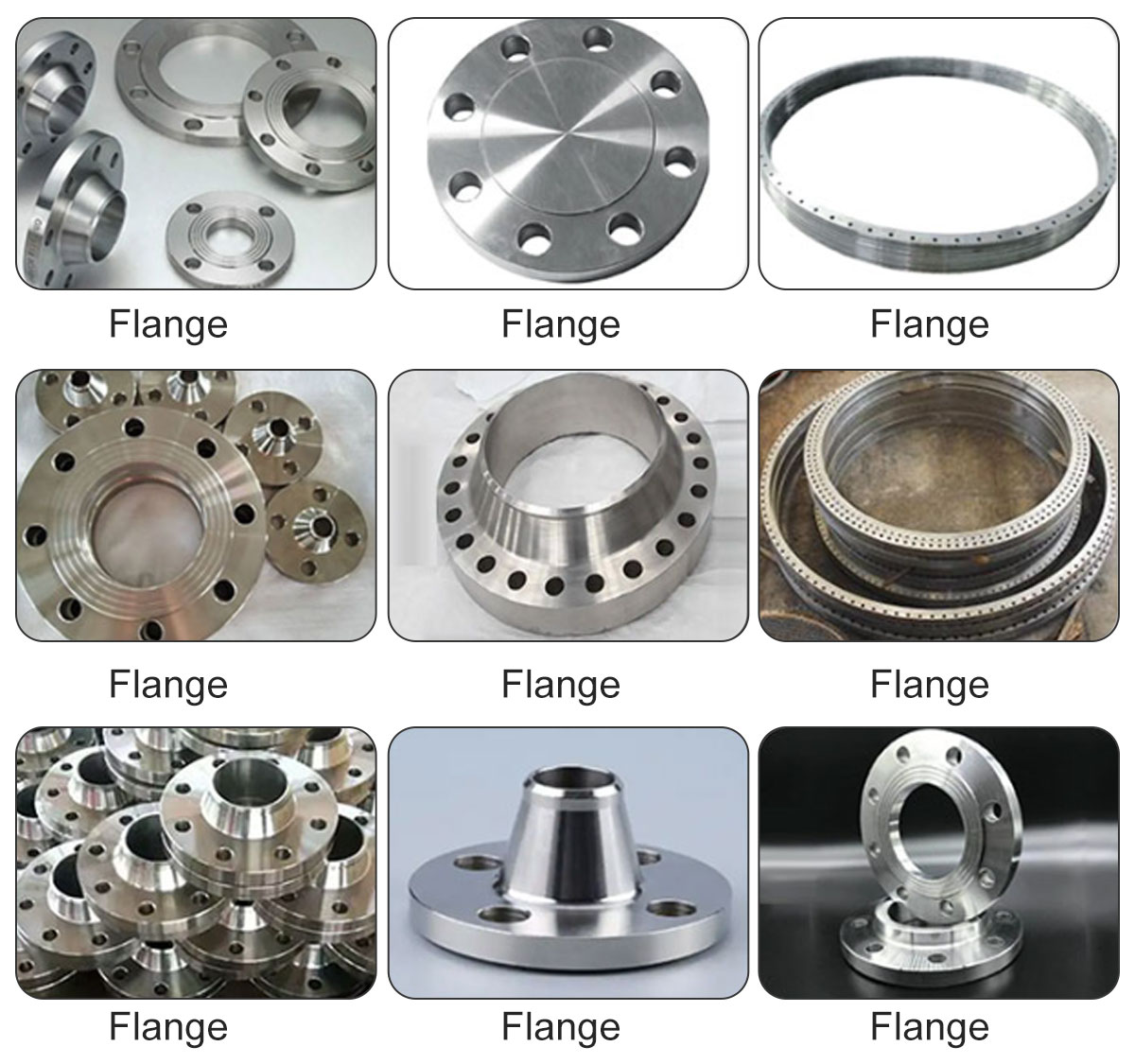

Flange em aço inoxidável 304L 321

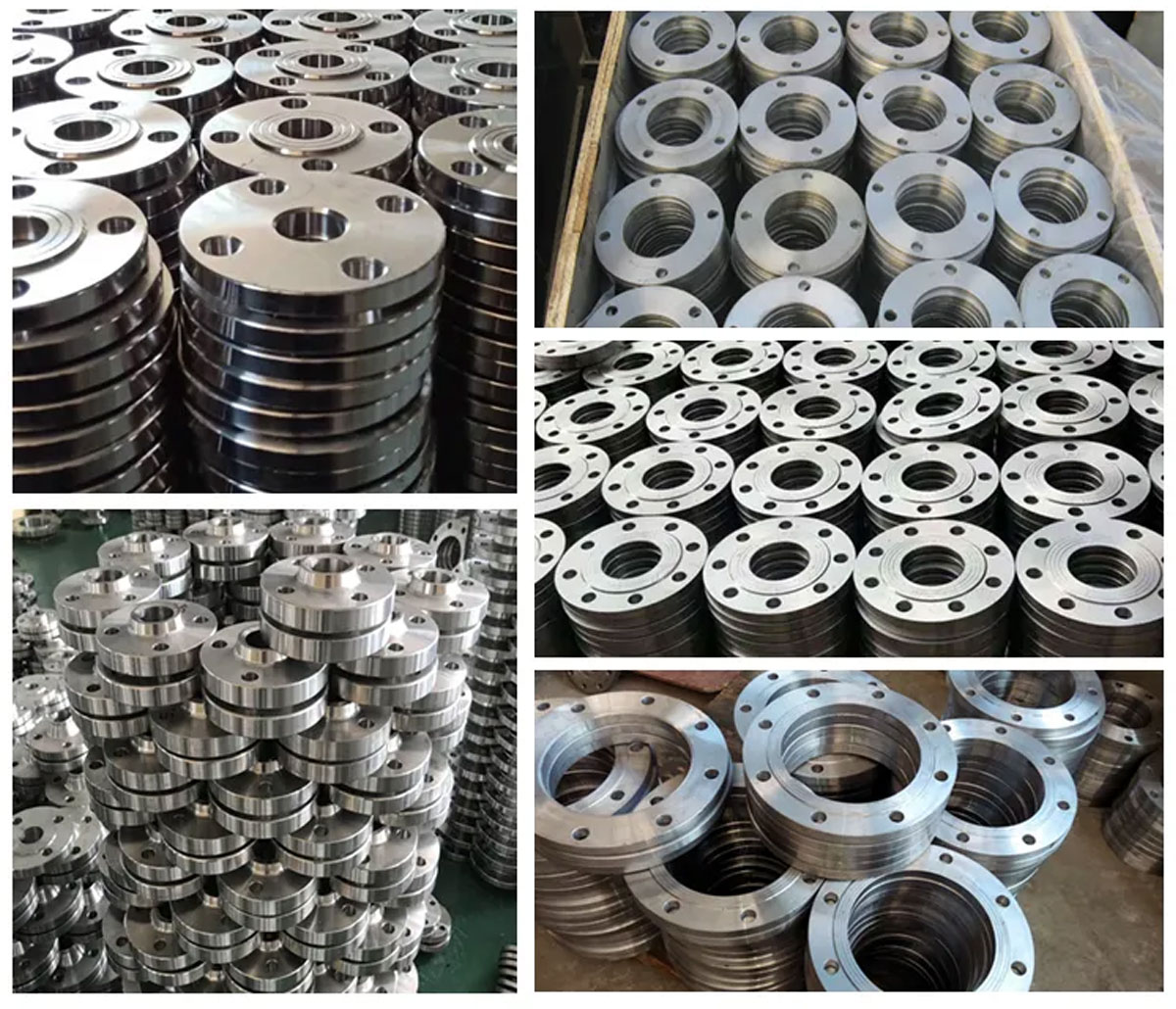

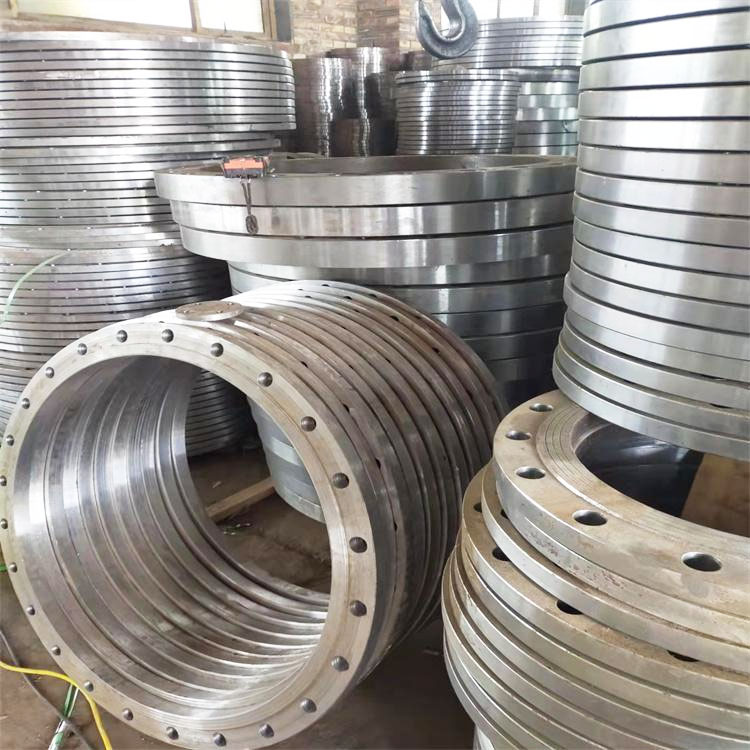

1. Flange de encaixe da placa

Flanges de encaixe de placas(Norma Química HG20592, Norma Nacional GB/T9119, Norma Mecânica JB/T81): São facilmente disponíveis, simples de fabricar, de baixo custo e muito utilizados. No entanto, apresentam baixa rigidez e não devem ser utilizados em sistemas de tubagem de processos químicos que envolvam requisitos de oferta e procura, inflamabilidade, explosividade ou alto vácuo, ou em ambientes altamente perigosos. Os tipos de superfícies de vedação incluem as faces planas e elevadas.

2. Flanges de encaixe com pescoço

Flanges Slip-On com pescoçoPertencem ao sistema nacional de flanges standard. São uma forma de flanges standard nacionais (também conhecidos como flanges GB) e são flanges normalmente utilizados em equipamentos ou tubagens.

Os flanges com pescoço deslizante têm uma altura de pescoço mais pequena, o que melhora a rigidez do flange e a capacidade de carga. Comparativamente aos flanges com soldadura de topo, exigem um maior esforço de soldadura e consumo de elétrodos, além de não suportarem altas temperaturas, altas pressões, dobras repetidas e flutuações de temperatura. No entanto, são mais fáceis de instalar no local e podem eliminar a necessidade de bater e raspar as costuras de soldadura.

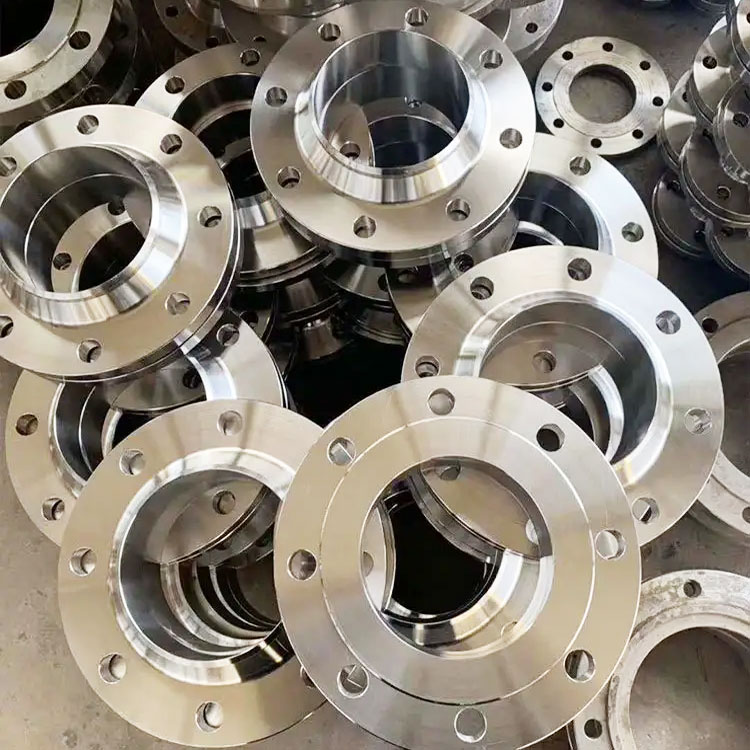

3. Flange de soldadura de pescoço

Flange de soldadura de pescoço(nome completo: Flange de tubo de aço deslizante, nome em inglês: Slip-On, abreviado como SO)

Tal como os flanges de encaixe tipo placa, os flanges de soldadura de pescoço são flanges que ligam tubos de aço, acessórios, etc., através de uma soldadura de filete a equipamentos ou tubagens.

Os flanges de soldadura de pescoço têm tipos de superfícies de vedação:

Face Elevada (RF), Face Côncava (FM), Face Masculina (M), Face Espiga (T), Face Ranhurada (G) e Face Completa (FF).

4. Flange Integral

Flanges integraissão um tipo de ligação de flange. São também um tipo de flange para tubos de aço com soldadura de pescoço. Os materiais incluem aço carbono, aço inoxidável e aço-liga. Em diversas normas nacionais, os flanges integrais são designados por IF. São utilizados principalmente em tubagens de alta pressão. Geralmente, são fabricados através de um processo de fundição.

Entre os tipos de flange, a designação "IF" é utilizada para designar flanges integrais. Geralmente, o flange é de face elevada (RF). Para aplicações que envolvam ambientes inflamáveis, explosivos, de alta altitude ou extremamente perigosos, estão disponíveis tipos de flange como macho-fêmea (MFM) e macho-fêmea (TG).

5. Flange de solda de encaixe

Um flange de solda de encaixeé um flange soldado a um tubo de aço numa extremidade e aparafusado à outra extremidade.

Tipos de superfícies de vedação:Face elevada (RF), macho-fêmea (MFM), macho e fêmea (TG) e articulação anelar (RJ).

Aplicações:Caldeiras, vasos de pressão, petróleo, indústria química, construção naval, farmacêutica, metalurgia, máquinas, cotovelos estampados e processamento de alimentos. As flanges de solda de encaixe são normalmente utilizadas em tubos com PN ≤ 10,0 MPa e DN ≤ 40.

6. Flange Roscada

Uma flange roscadaÉ um flange não soldado com o furo interior maquinado numa rosca de tubo. Em seguida, é ligado a um tubo roscado. Comparativamente aos flanges de encaixe ou de solda de topo, os flanges roscados são mais fáceis de instalar e manter e podem ser utilizados em tubagens onde a soldadura não é permitida no local. Os flanges de aço-liga oferecem resistência suficiente, mas são difíceis de soldar ou apresentam um baixo desempenho de soldadura. Os flanges roscados também são uma alternativa. No entanto, os flanges roscados não são recomendados para utilização em tubagens com flutuações bruscas de temperatura ou onde a temperatura esteja acima de 260 °C e abaixo de -45 °C para evitar fugas.

7. Flange solto com soldadura de topo

Flanges Soltas Soltas de Toposão flanges amovíveis, normalmente utilizados em ligações hidráulicas. São enviados com uma flange em cada extremidade da junta de expansão, permitindo ligações aparafusadas diretas a tubagens e equipamentos do projeto.

Finalidade:Os Flanges Soltos com Soldadura de Topo são geralmente utilizados para poupar material. A sua estrutura consiste em duas partes: uma extremidade do tubo está ligada ao tubo e a outra extremidade é um anel de solda de topo. O flange é feito de material de baixa qualidade, enquanto o tubo é feito do mesmo material, o que proporciona uma poupança de material.

Flanges Soltos com Soldadura de Topo:

1.º Economia de custos. Quando o material do tubo é especial e dispendioso, soldar um flange do mesmo material é dispendioso.

2.As aplicações onde a soldadura ou o processamento são difíceis ou onde é necessária uma elevada resistência, como tubos de plástico e tubos de fibra de vidro.

3.º Facilidade de construção. Por exemplo, pode ser difícil alinhar os furos dos parafusos da flange durante a ligação ou evitar que os furos dos parafusos da flange se movam durante futuras substituições de equipamento.

8. Flange de encaixe

As flanges deslizantes são flanges removíveis. São aparafusados ​​diretamente aos tubos e equipamentos do projeto. O objetivo da utilização de flanges deslizantes é geralmente poupar material. A sua estrutura é constituída por duas partes: uma extremidade liga-se ao tubo e a outra extremidade é um flange flangeado, sobre o qual o flange encaixa. O flange é feito de material de qualidade inferior, enquanto a parte do tubo utiliza o mesmo material do tubo, poupando material.

Flanges deslizantes:

1) São fáceis de soldar ou processar, ou requerem uma elevada resistência, como os tubos de plástico e os tubos de plástico reforçados com fibra de vidro.

2) Facilitam a construção, como o alinhamento dos furos dos parafusos da flange durante a ligação, para evitar que os furos dos parafusos da flange se movam durante futuras substituições de equipamentos.

3) Poupam custos quando o preço é elevado. Quando o material do tubo é especial, soldar um flange do mesmo material é dispendioso.

9. Tampa do flange

Também conhecido como flange cego ou placa cega. Este flange é um flange sem furo central e é utilizado para vedar tampões de tubos. A sua função é semelhante à das tampas soldadas e roscadas, exceto que as tampas cegas e roscadas podem ser removidas a qualquer momento, enquanto as soldadas não. Existem muitos tipos diferentes de superfícies de vedação, incluindo face plana, face elevada, face ranhurada, face macho e fêmea e face de junta anelar. A produção é principalmente na região de Mengcun.

Superfícies de vedação da tampa do flange: face plana (FF), face elevada (RF), face ranhurada (MFM), macho e fêmea (TG), junta de anel (RJ).

10. Tampa de flange forrada

Uma flange forradaA tampa é um flange cego com um revestimento de aço inoxidável soldado na lateral virada para o fluido, formando uma única peça. As tampas de flange revestidas são utilizadas como flanges cegas em tubagens com fluidos corrosivos. Ao contrário das tampas de flange comuns, possuem um revestimento anticorrosivo na superfície de contacto com o fluido.

11. Flange deslizante padrão americano

Um flange deslizantea tampa está ligada às extremidades do tubo. Liga principalmente tubos. Os flanges deslizantes com pescoço possuem orifícios para parafusos, apertando os dois flanges. Uma junta veda a folga entre os flanges. Uma ligação de flange deslizante consiste num par de flanges, uma junta e vários parafusos e porcas. A junta é colocada entre as superfícies de vedação dos dois flanges. Após o aperto das porcas, a junta deforma-se quando a pressão específica na superfície da junta atinge um determinado valor, preenchendo quaisquer irregularidades na superfície de vedação e garantindo uma ligação à prova de fugas. As uniões de flange são amovíveis e podem ser categorizadas como flanges de contentor ou flanges de tubo com base nos componentes que ligam. Os flanges deslizantes com pescoço são adequados para ligar tubos de aço com uma pressão nominal não superior a 2,5 MPa.

Flanges deslizantescom pescoço são utilizados para a soldadura de topo de flanges em tubos. A sua estrutura racional oferece elevada resistência e rigidez, além de suportar altas temperaturas, altas pressões, flexões repetidas e flutuações de temperatura, proporcionando uma vedação fiável. As flanges deslizantes com pescoço para pressões nominais entre 0,25 e 2,5 MPa utilizam uma superfície de vedação côncava e convexa.

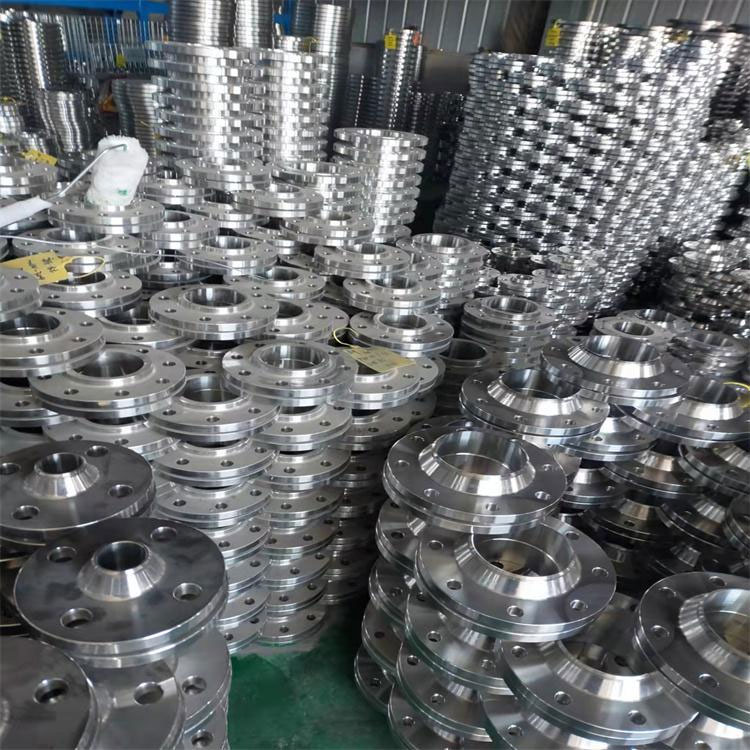

12. Flanges de soldadura de topo padrão americano

Flanges padrão americanoSão utilizados para ligar tubos entre si e são fixados às extremidades dos tubos. Os flanges ANSI com soldadura de topo são fabricados por forjamento ou fundição. Dependendo do pescoço, os flanges ANSI com soldadura de topo podem ser categorizados como com pescoço ou sem pescoço. Os flanges ANSI com soldadura de topo consistem em duas placas de flange e uma junta de flange, aparafusadas para completar a ligação. Os flanges ANSI possuem olhais, que são aparafusados ​​para fixar os dois flanges. Uma junta veda a folga entre os flanges.
